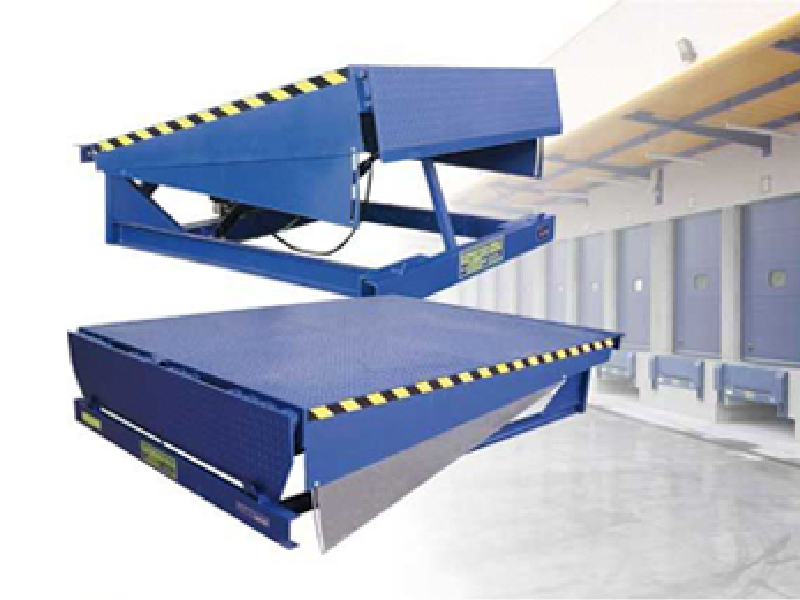

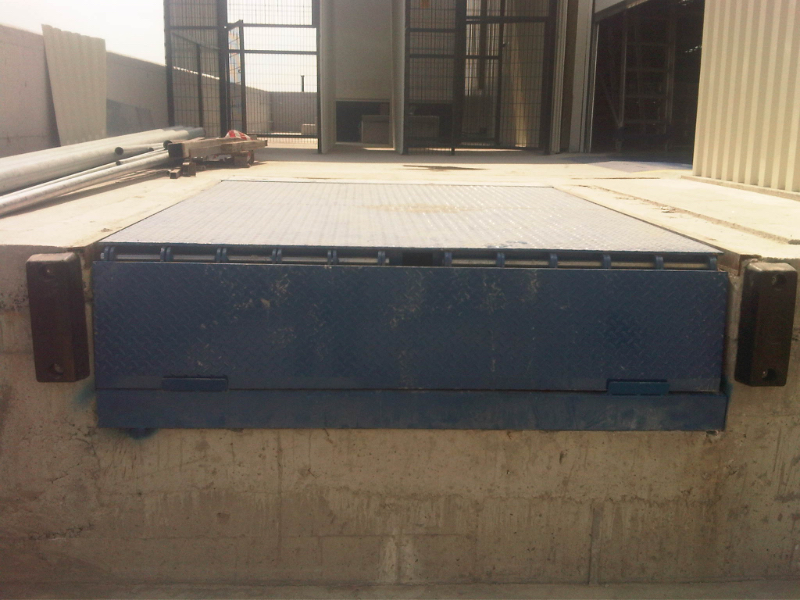

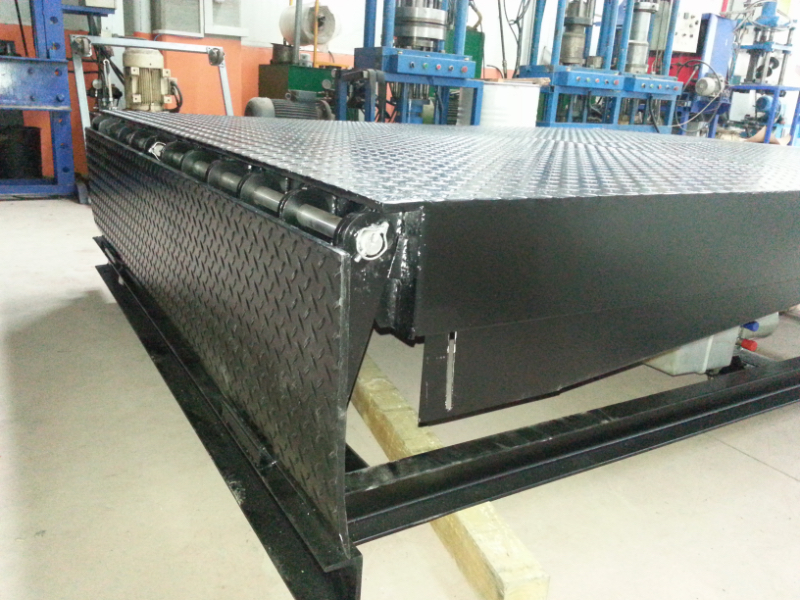

TİP 10 ELEKTROHİDROLİK MENTEŞELİ TİP YÜKLEME RAMPASI TEKNİK ŞARTNAMESİ

*GENEL TANIM

Yükleme rampası(seviyer) hareketini Motor,Pompa ve Hidrolik psiton'nun elektrik kontrol ünitesi ile kumanda edilmesi neticesinde sağlamalı ve yükleme/boşaltma yapılan yer ile yüklmee/boşaltma yapılan araç arasındaki seviye farkını ayarlayarak, forklift,transpalet vb. ile yapılan yükleme boşaltma işleminin hızlı, güvenli ve verimli yapılmasını sağlamalıdır.

*RAMPA ÖZELLİKLERİ

  • Avrupa Standartı EN 45014 ve EN 1398'e uygun olmalıdır.
  • Mono blok kasası ile kendini destekleyebilmeli ve kör kasalı veya kör kasasız çukur zemine monte edilebilmelidir.
  • EN 1398'e uygun maksimum basınç valf donanımlı Elektro hidrolik üniteye sahip olmalıdır.
  • Platform ve kanatlara hareket hidrolik psitonlar vasıtası ile iletilmelidir.
  • Rampa kasası üzerinde, rampayı montaj esnasında askıya alabilmek ve sağlam montaj yapabilmek için ankraj kanatçıkları olmalıdır.Kanatçıklar kasa ile hem yüz olmalı,montaj sırasında dışa doğru bükülebilmelidir.
  • EN 1398'e uygun olarak platform yüksekliği kontrol ünitesi üzerindeki buton ile otomatik olarak ayarlanabilmelidir.
  • Ön kanatlara serbest pozisyonda iken destek veren iki adet destek yuvası bulunmalıdır.
  • Rampa havada iken enerjisi kesildiğinde platformun aşağıya inmesini önleyecek selenoid bobin kilidi bulunmalıdır.
  • Rampa bakımı esnasında platformun düşmesine engel olacak emniyet çubuğu bulunmalıdır.
  • Opsiyonel olarak 175 cm üzerindeki genişlikteki rampalarda ön kanatlar rampa genişliğine uygun tek veya üç kanatlı olabilmelidir.
  • Çalışma sıcaklığı -10°C/+40 °C arasında olmalıdır.
  • Akustik ses düzeyi maksimum 70 dB olmalıdır.

*DONANIM

  • Motor Gerilimi 400 Vac 50 Hz,güç 1 HP(0.75 kW) olmalıdır.
  • Ana platform malzemesi yüksek kaliteli çelikten, 5/6 desenli sac olamlıdır.
  • Ön kanat malzemesi yüksek kaliteli çelikten 12/13 desenli sac olmalıdır.
  • Lastik tamponlar 50*70*450 mm ölçülerinde dikdörtgenler prizması şeklinde olmalıdır.
  • Rampa ana platformu kalkış ve iniş yükseklik araları;uzunluğu 2000 mmolan modeller için -28 cm/+26 cm, uzunluğu 2500 mm olan modeller için -30.5/+32 cm, uzunluğu 3000 mm olan modeller için -29/+38 cm olmalıdır.
  • Maksimum taşıma kapasitesi 6000 kg olmalıdır.
  • Rampa rengi standart olup çift kat antipas uygulaması yapılmalı, RAL 5010 mavi senetik boya olmalıdır.
  • Kontrol ünitesinin ölçüleri 220 mm yükseklik, 170 mm genişlik ve 160 mm derinlikte olmalıdır.
  • Kontrol ünitesi maksimum çıkış gücü 2kW olmalıdır.
  • Kontrol ünitesi koruma sınıfı IP54 olmalıdır.
  • Kontrol ünitesi üzerinde çevirmli açma-kapama butonu bulunmalıdır.
  • Kontrol ünitesi üzerinde selenoide giden enerjiyi gösteren uyarı ışığı bulunmalıdır.
  • Kontrol ünitesi üzerinde çalıştırma butonu bulunmalıdır.
